DIINNO Toolbox
Ihr Smartphone wird zum Zähler-Werkzeug – zusammen mit dem LMN-USB12V Adapter
Die DIINNO Toolbox verwandelt ein Smartphone in ein professionelles Messwerkzeug für Stromzähler – von der LMN-Kommunikation über die MSB-Schnittstelle bis zum Funkempfang auf 868 MHz. Sie ermöglicht den kostengünstigen Einstieg mit professioneller Begleitung und ist vollständig kostenlos: kein Freischaltcode, kein Konto.
Für die Verbindung zum Zähler wird der LMN-USB12V Adapter genutzt: Er stellt über Type-C die LMN-Verbindung her und erzeugt die benötigte 12-V-Versorgung – ohne zusätzliches Netzteil. Alternativ ist die Verbindung über einen IR-Lesekopf an der optischen INFO-Schnittstelle möglich.
Alle Zähler- und Schlüsseldaten bleiben verschlüsselt auf dem Gerät; die App sammelt keine personenbezogenen Daten.
Bei Google Play installieren
QR-Code scannen und direkt installieren Verkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Funktionen
Funktionsumfang gemäß aktueller Anleitung – vom Feld-Werkzeug am LMN bis zum Funkempfang.
Technische Daten
- Plattform
- Android 8.0 und höher
- Download
- Google Play Store, kostenlos
- Paketname
- com.dusheng.android.lmn
- Verbindung zum Zähler
- LMN-Kabelverbindung über LMN-USB12V Adapter oder IR-Lesekopf an der INFO-Schnittstelle
- Funkempfang
- wireless M-Bus, 868 MHz – mit DIINNO wM-Bus-Adapter
- Mehrere Zähler
- Mehrere Stromzähler pro Gerät verbindbar
- Sprachen
- Deutsch, English, Chinesisch
- Datenschutz
- Zähler- und Schlüsseldaten bleiben verschlüsselt auf dem Gerät; kein Konto erforderlich

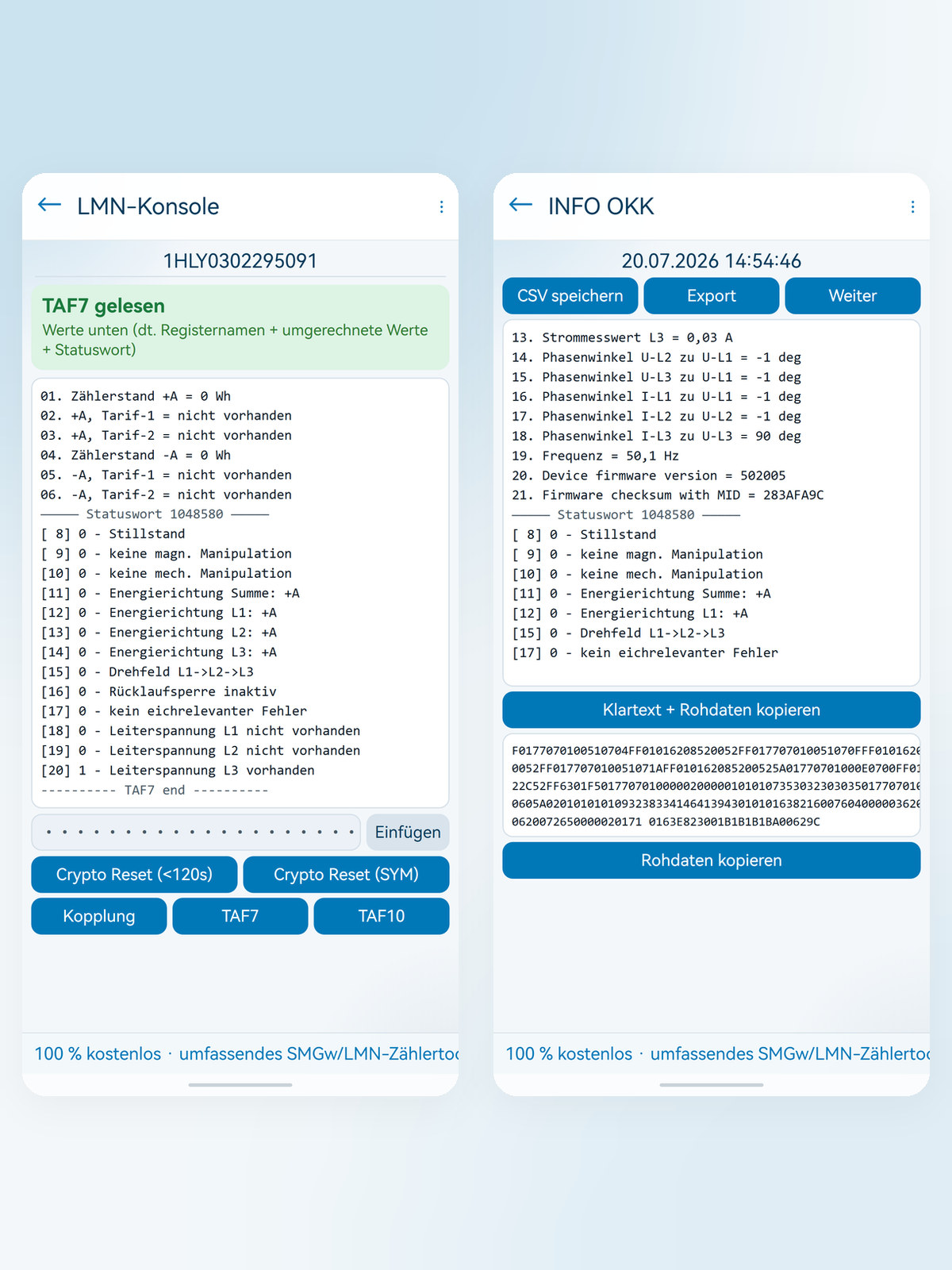

LMN-Schnittstelle
Konsole mit fünf Tasten: SML-Reset, Krypto-Reset (SYM), Pairing mit anschließendem TLS-Aufbau sowie TAF7- und TAF10-Auslesung. Jede Aktion meldet ihr Ergebnis in einem farbigen Banner; die Messwerte erscheinen mit deutschem Registernamen, umgerechnetem Wert samt Einheit und ausgewertetem Statuswort.
Testmodus
Setzt den im FNN-Lastenheft Basiszähler (Version 1.5) neu aufgenommenen Prüfmodus um: einzelne Zustände gezielt aktivieren und damit Zähler und Adapter ohne Zusatzgeräte prüfen.
INFO OKK
Liest den sekündlichen SML-Datenstrom der optischen INFO-Schnittstelle über den IR-Lesekopf. Oben die aufbereiteten Messwerte, darunter die Rohdaten – mit fortlaufender CSV-Aufzeichnung und Export.
MSB-Schnittstelle
Die plombierbare, bidirektionale Datenschnittstelle des EDL-Zählers: Telegramme im Sekundentakt mitlesen, einzelne OBIS-Objekte lesen und – sofern zulässig – schreiben, oder mehrere Objekte als Gruppe in einem Durchgang auslesen und als CSV exportieren. Vor jedem Schreibvorgang zeigt die App die Zählernummer zur Kontrolle.

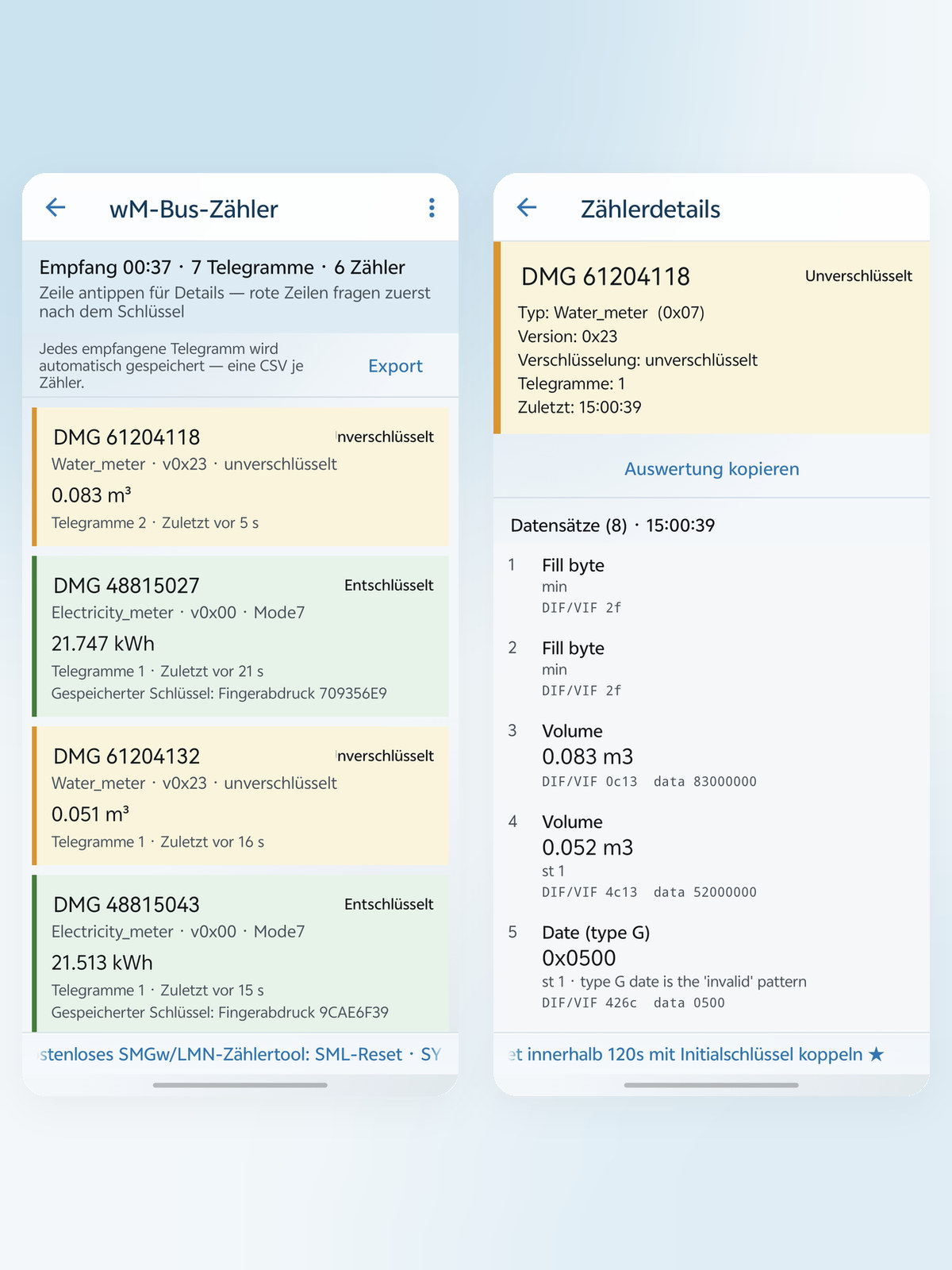

wM-Bus
Empfang von Funk-Zählertelegrammen auf 868 MHz (wireless M-Bus) für Wasser-, Wärme- und Gaszähler sowie funkende Stromzähler. Verschlüsselte Telegramme werden nach Eingabe des Schlüssels entschlüsselt; je Zähler schreibt die App eine CSV-Datei mit.
PIN eingeben
Überträgt die vierstellige Zähler-PIN per Taschenlampen-Lichtimpuls an die optische Schnittstelle und schaltet damit geschützte Anzeigen frei.

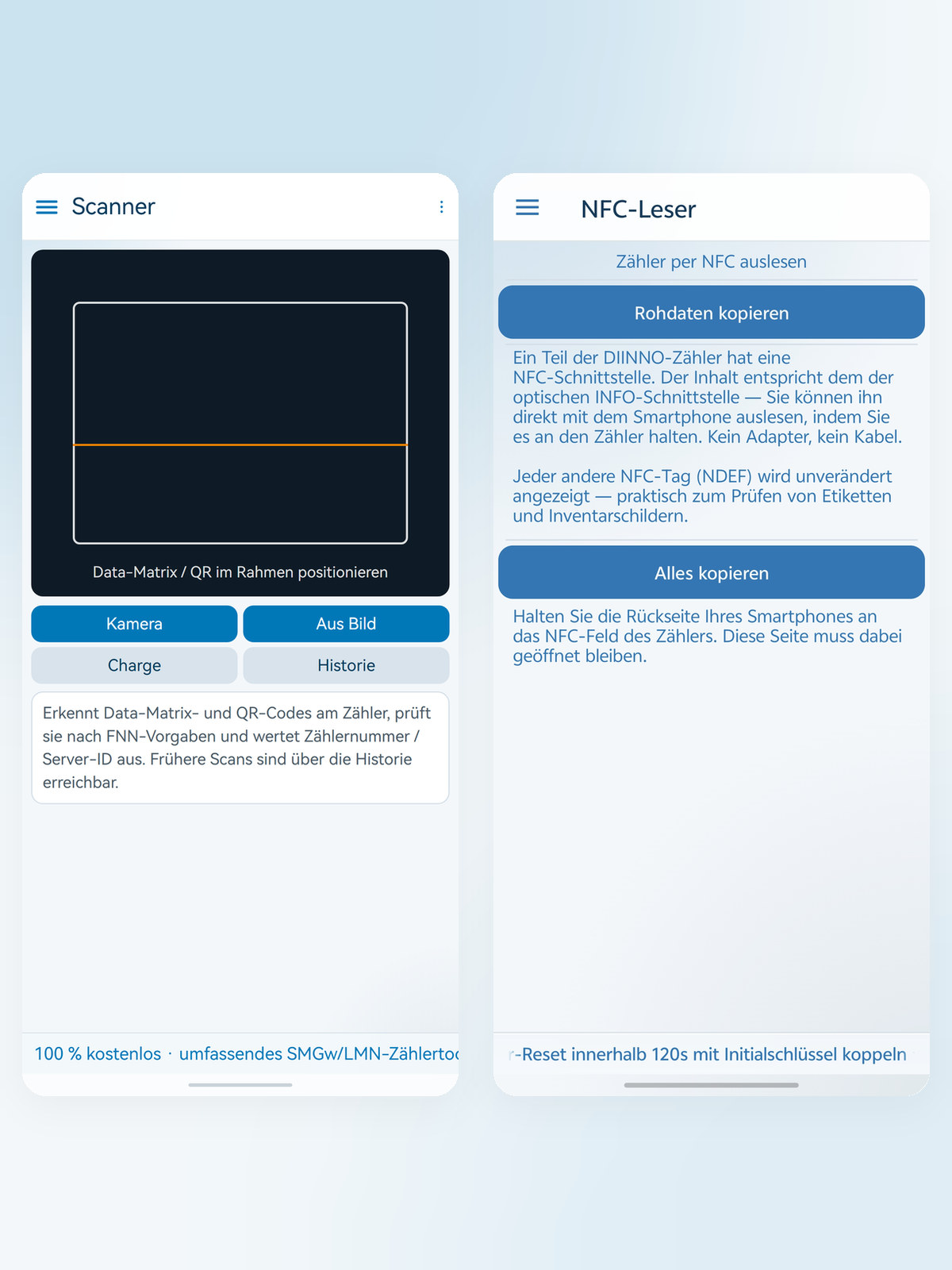

Scanner
Liest den Data-Matrix-/2D-Barcode des Zählers und prüft ihn nach den FNN-Vorgaben – mit Formatprüfung, Auswertung von Zählernummer und Server-ID sowie Historie früherer Scans.
NFC-Leser
Ein Teil der DIINNO-Zähler hat eine NFC-Schnittstelle mit demselben Inhalt wie die optische INFO-Schnittstelle – auslesbar ohne Adapter und ohne Kabel. Jeder andere NDEF-Tag wird ebenfalls angezeigt, praktisch zum Prüfen von Etiketten und Inventarschildern.
Schlüsseltresor & Geräteschlüssel
Verschlüsselter Schlüsselvorrat (AES-256-GCM) statt Klartextlisten auf dem Servicegerät: Beim Öffnen eines Zählers wird nur dessen Schlüssel eingesetzt, die übrigen bleiben unsichtbar. Gelernte LMN- und wM-Bus-Schlüssel sammelt die Liste „Geräteschlüssel“ – dort ausschließlich mit Fingerabdruck, nie im Klartext.
Protokoll
Auf Wunsch zeichnet die App den gesamten Kommunikationsverlauf auf. Der Export lässt sich auf einen Zeitraum begrenzen – mit geschätzter Dateigröße – und direkt als E-Mail an DIINNO senden.
LoRaWAN (in Entwicklung)

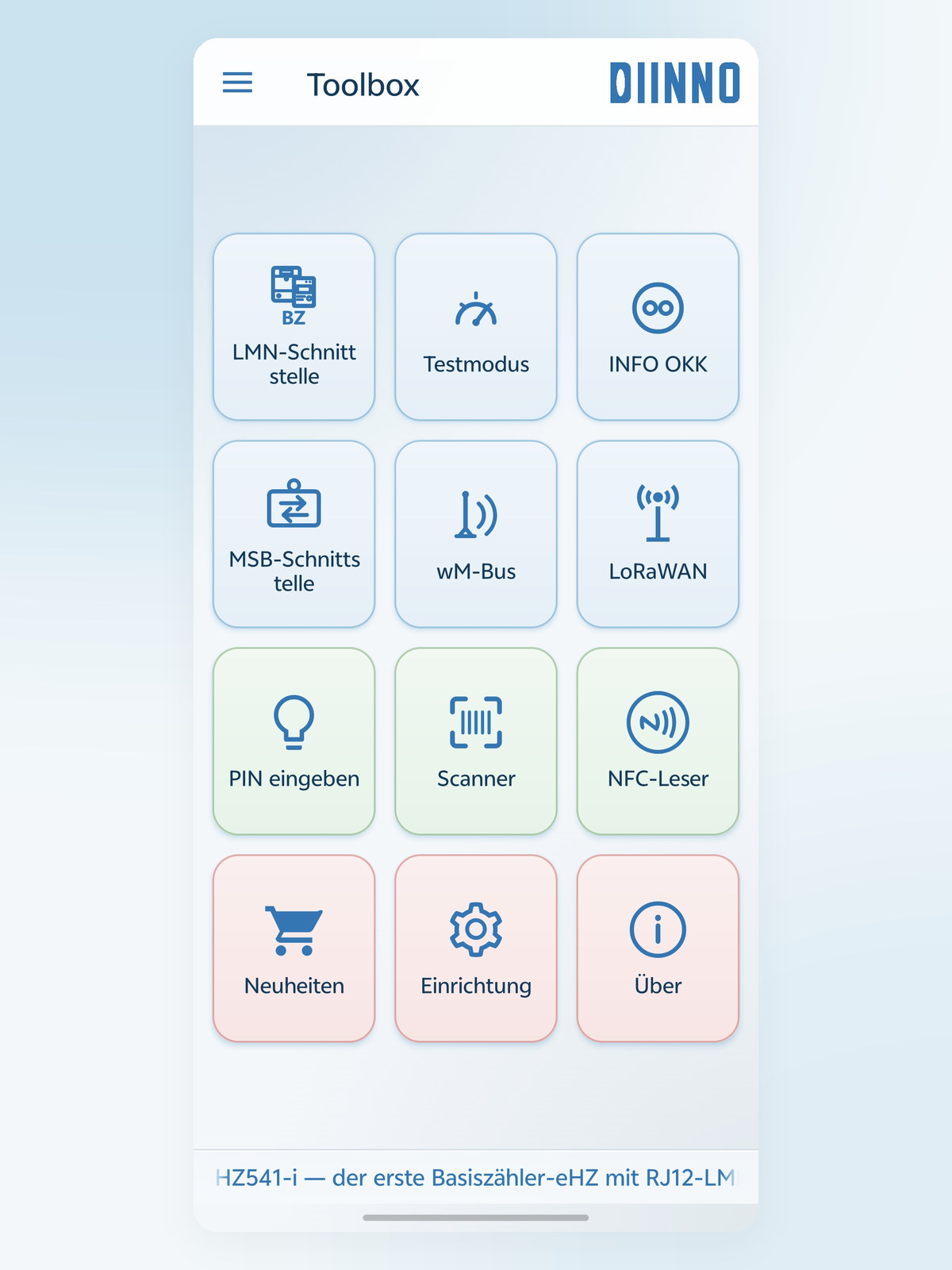

Der Eintrag ist auf dem Startbildschirm bereits sichtbar; die Funktion wird mit einem späteren Update freigeschaltet.
Verbindung & Zubehör
Zwei Wege zum Zähler – und ab Werk passendes Zubehör: Die App erkennt, welcher DIINNO-Adapter angesteckt ist, und gibt die dazugehörige Funktion frei.
Technische Daten
- LMN-Schnittstelle · Testmodus
- LMN-USB12V Adapter (RS485) – Prüfung des Adaptermodells derzeit ausgesetzt
- INFO OKK
- DIINNO INFO-Optokopf (IR-Lesekopf)
- MSB-Schnittstelle
- DIINNO LMN-USB RS485 oder DIINNO USB-RS232
- wM-Bus
- DIINNO wM-Bus-Adapter, 868 MHz
- NFC-Leser
- Kein Zubehör nötig – NFC-Hardware des Smartphones
- Passende Zähler
- Basiszähler mit LMN-Schnittstelle, z. B. EHZ541-i

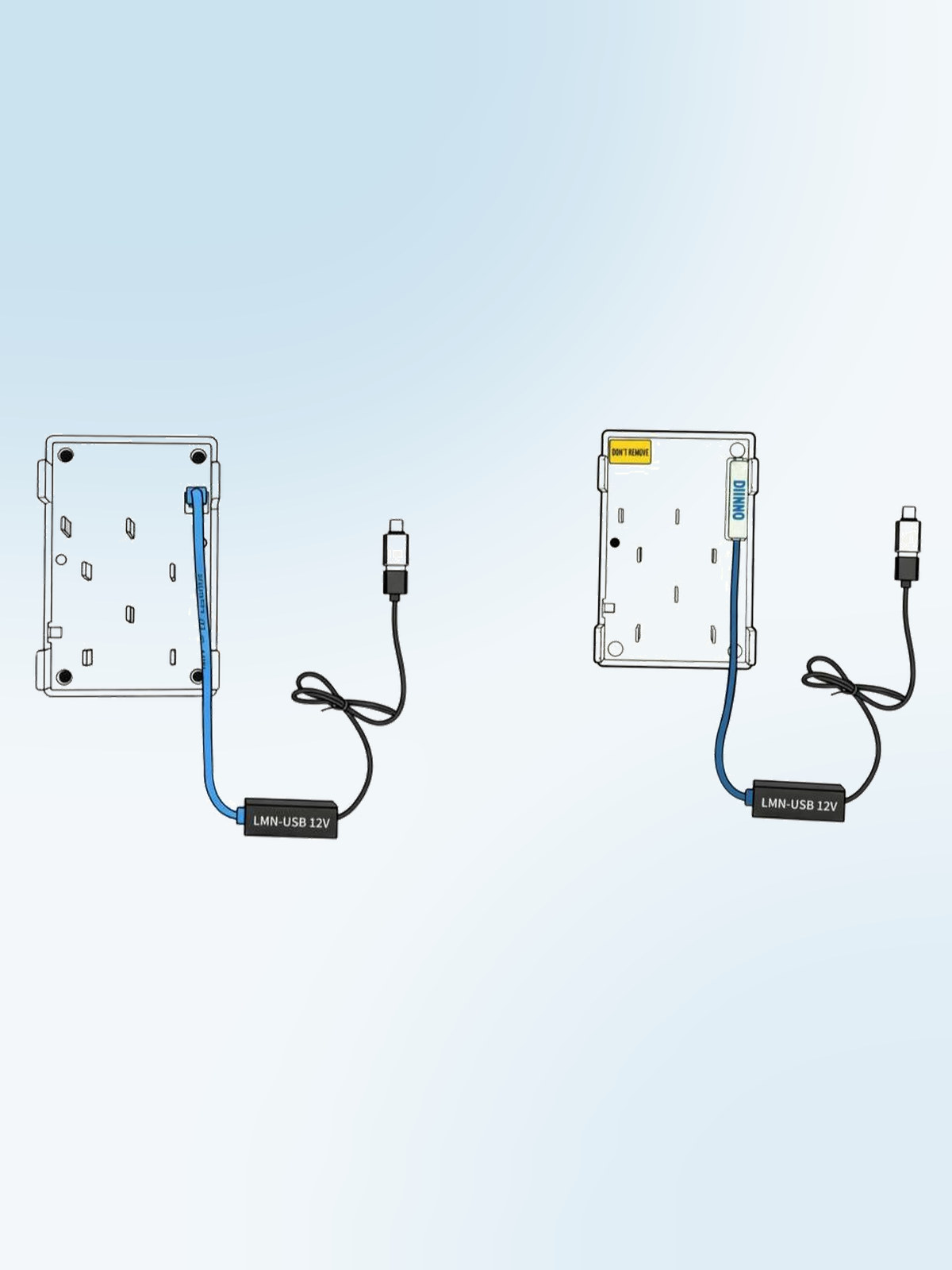

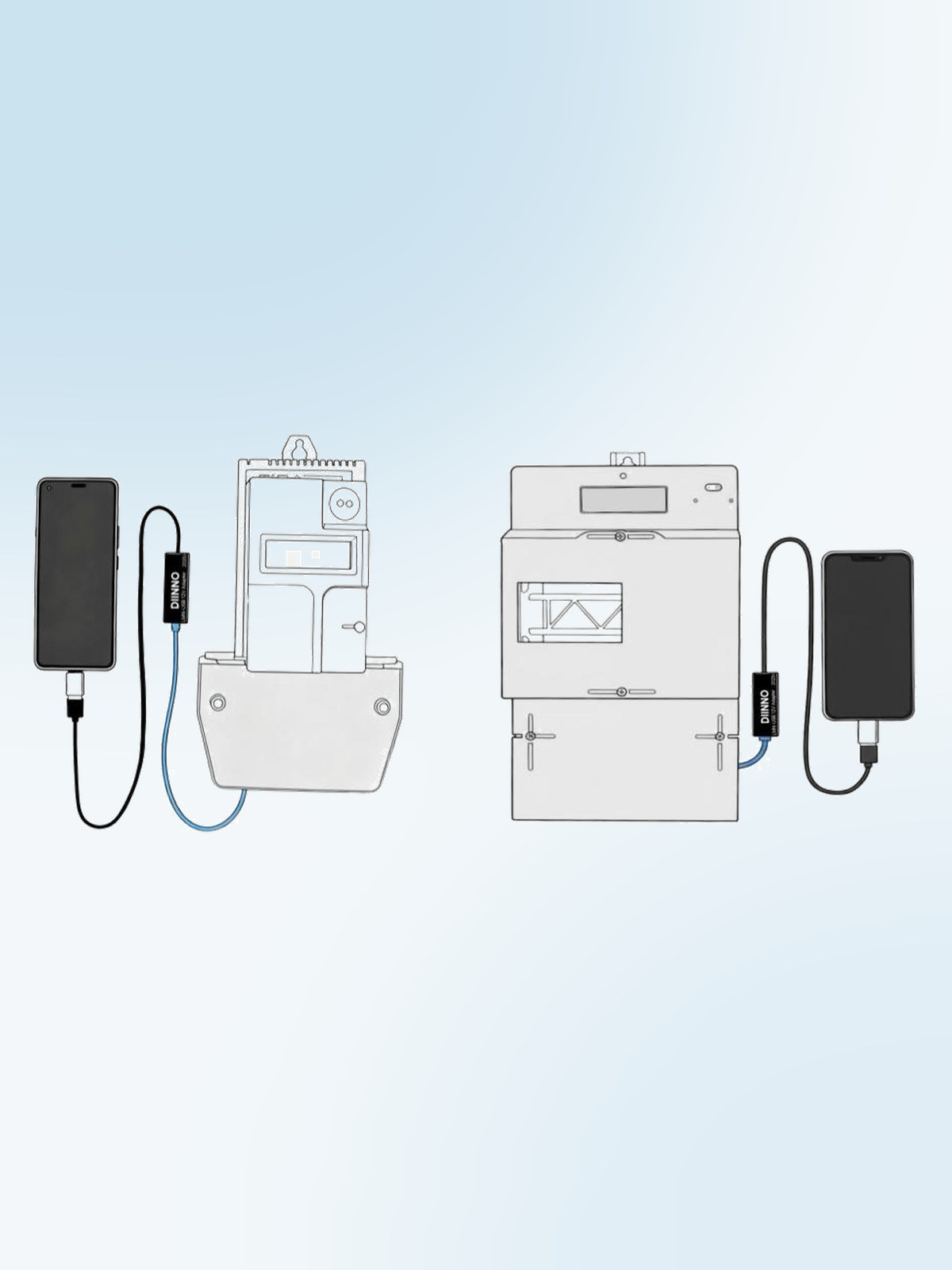

LMN-Kabelverbindung: Den Zähler über einen LMN-Kommunikationsadapter oder ein RJ12-LMN-Buskabel mit dem LMN-USB12V Adapter verbinden und diesen über Type-C an das Smartphone stecken. Der Adapter erzeugt die benötigte 12-V-Versorgung selbst – ein separates Netzteil entfällt.

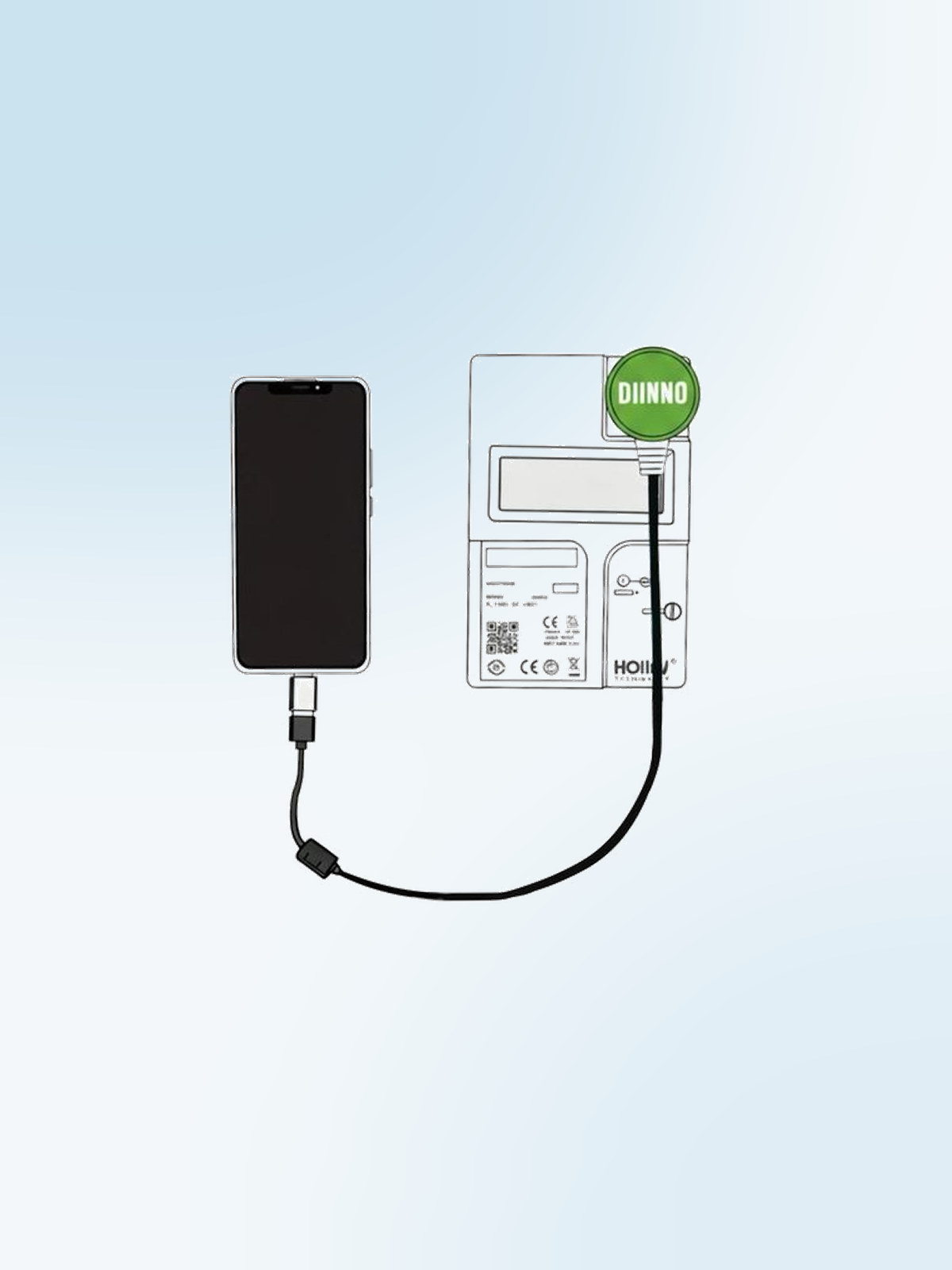

IR-Lesekopfverbindung: Die optische Sonde bündig am INFO-Port des Zählers ansetzen und mit dem Magneten fixieren, dann den Lesekopf über Type-C mit dem Smartphone verbinden.
Adaptererkennung: INFO OKK, MSB-Schnittstelle und wM-Bus arbeiten ausschließlich mit dem jeweils passenden DIINNO-Adapter. Ein handelsüblicher USB-Seriell-Stick wird abgewiesen – die App nennt dann den erwarteten Typ. Die LMN-Schnittstelle ist von dieser Prüfung ausgenommen, bestehende Aufbauten arbeiten unverändert weiter.
Unterlagen
Die Unterlagen öffnen sich direkt im Browser und können bei Bedarf gespeichert werden. Die Anleitung ist auch in der App unter „Über“ verlinkt.
Software
Die App wird kostenlos über den Google Play Store installiert.
- DIINNO Toolbox App (Android) Herunterladen
Bei technischem Bedarf oder Support-Anfragen schreiben Sie uns gern eine E-Mail – wir melden uns zeitnah zurück.
E-Mail an info@diinno.de
