Hutschienen-Sicherungshalter
Sicherungshalter 1,6 A für SMGw und Steuerbox – drei Anschlussarten auf der Hutschiene

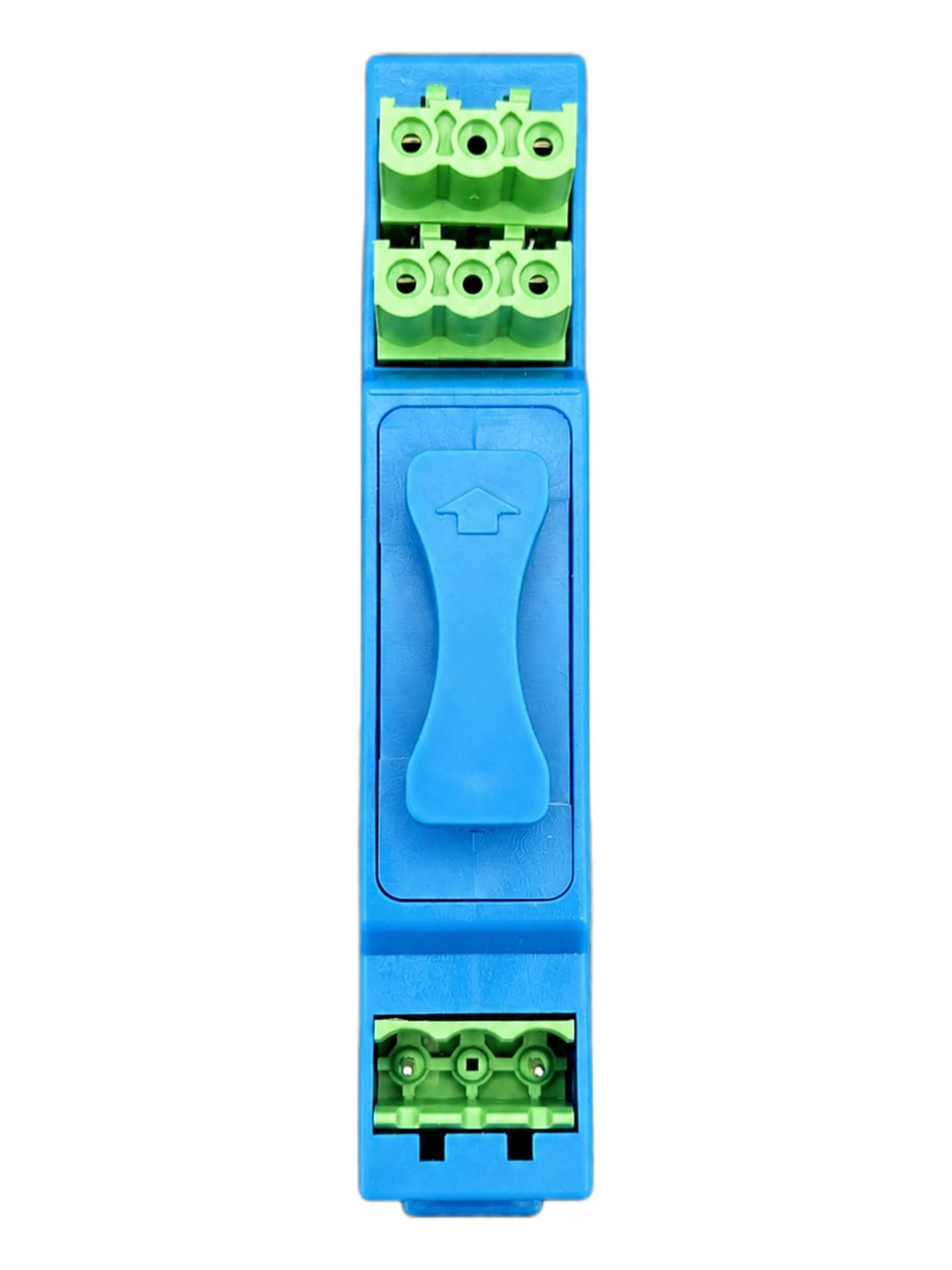

Die DIINNO Hutschienen-Sicherungshalter (1,6 A) sichern das Smart-Meter-Gateway (SMGw) oder die Steuerbox im Zählerfeld ab. Alle Ausführungen sind gleich aufgebaut: steckbares Sicherungsfach für den werkzeuglosen Sicherungswechsel ohne Ausbau des Halters, Montage auf TH35, Gehäuse 93 × 18 × 33 mm aus Polycarbonat (UL94 V-0). Die FNN-konforme Geräteschutzsicherung (max. 1,6 A) ist im Lieferumfang enthalten.

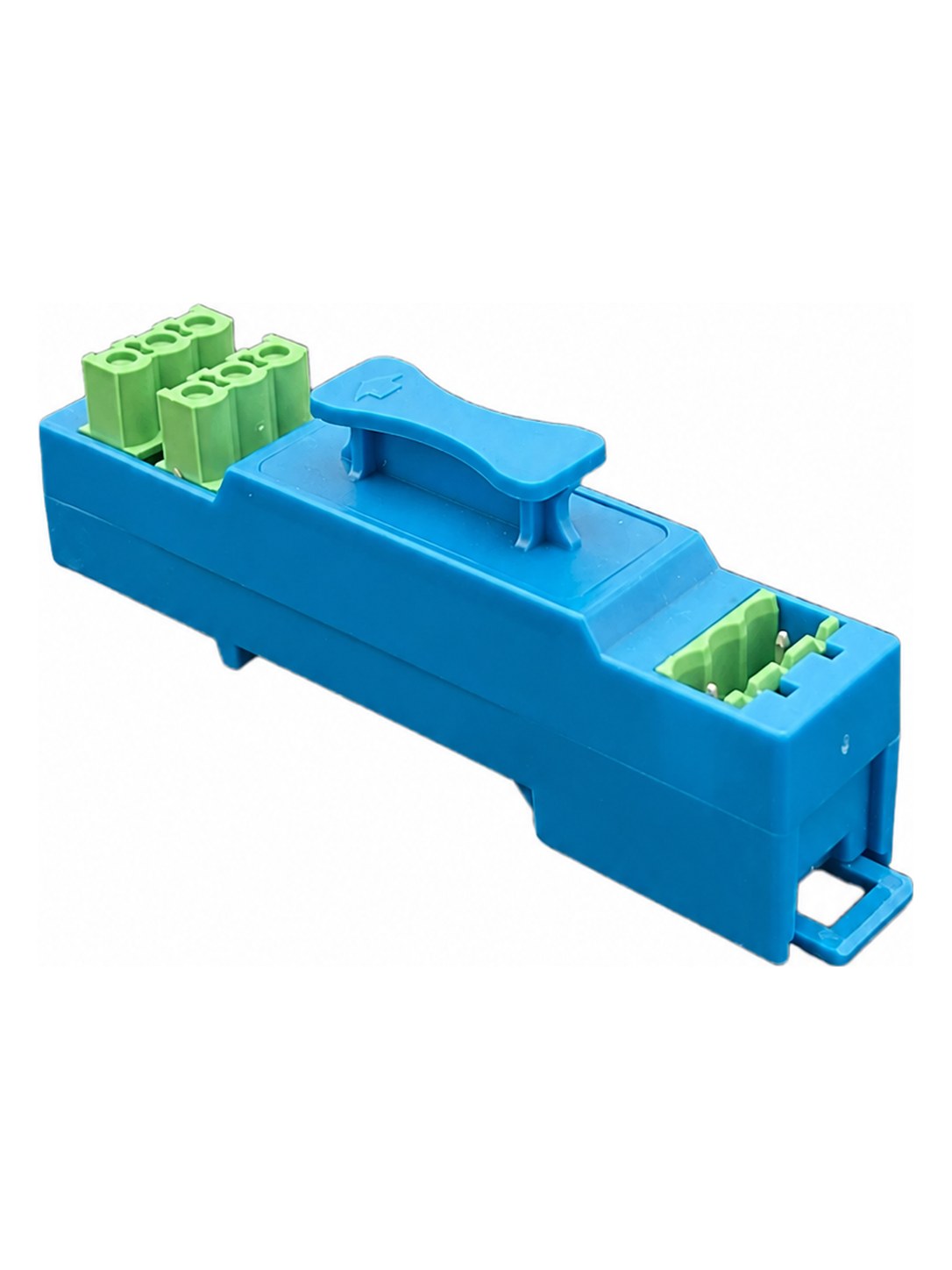

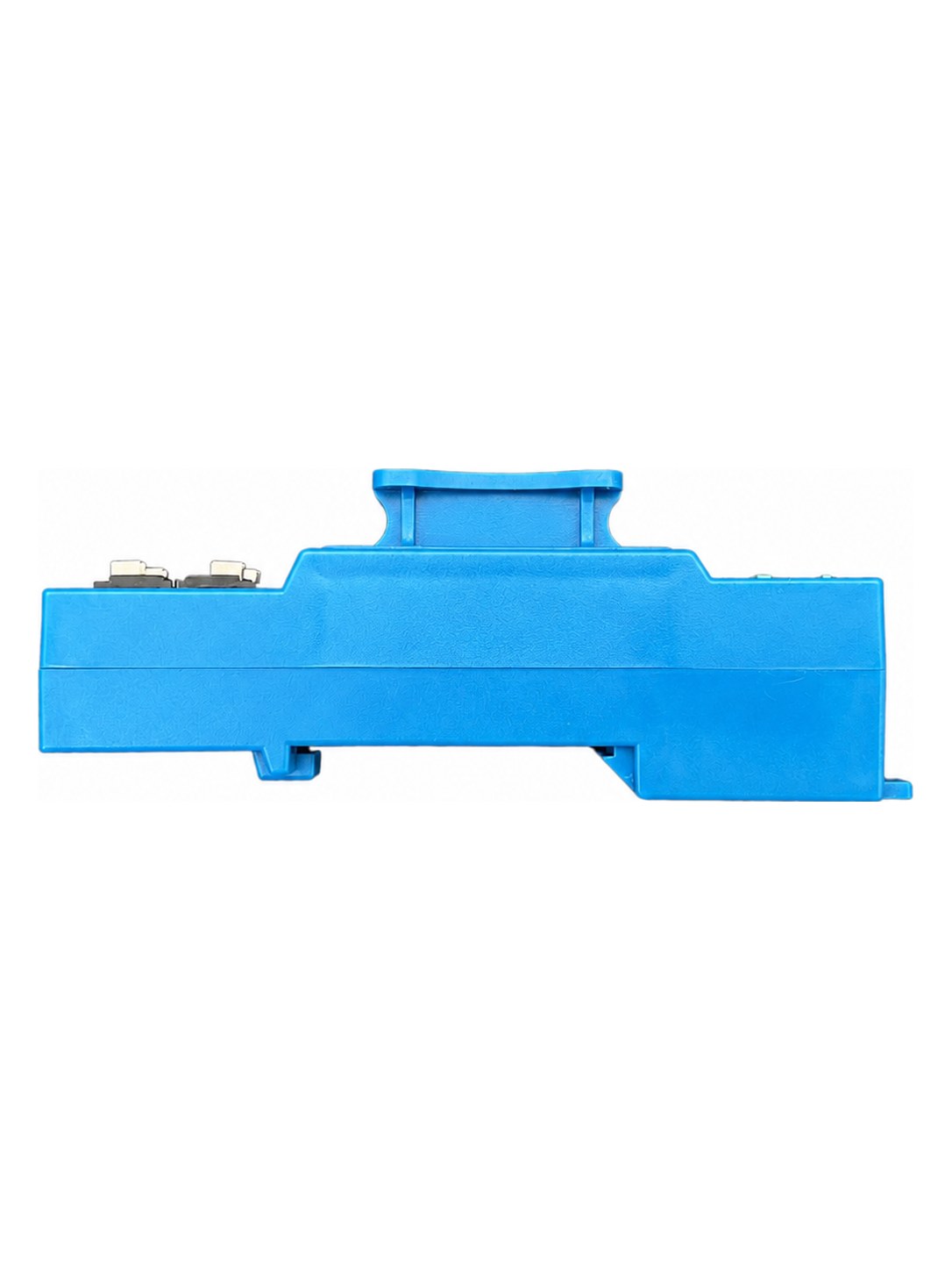

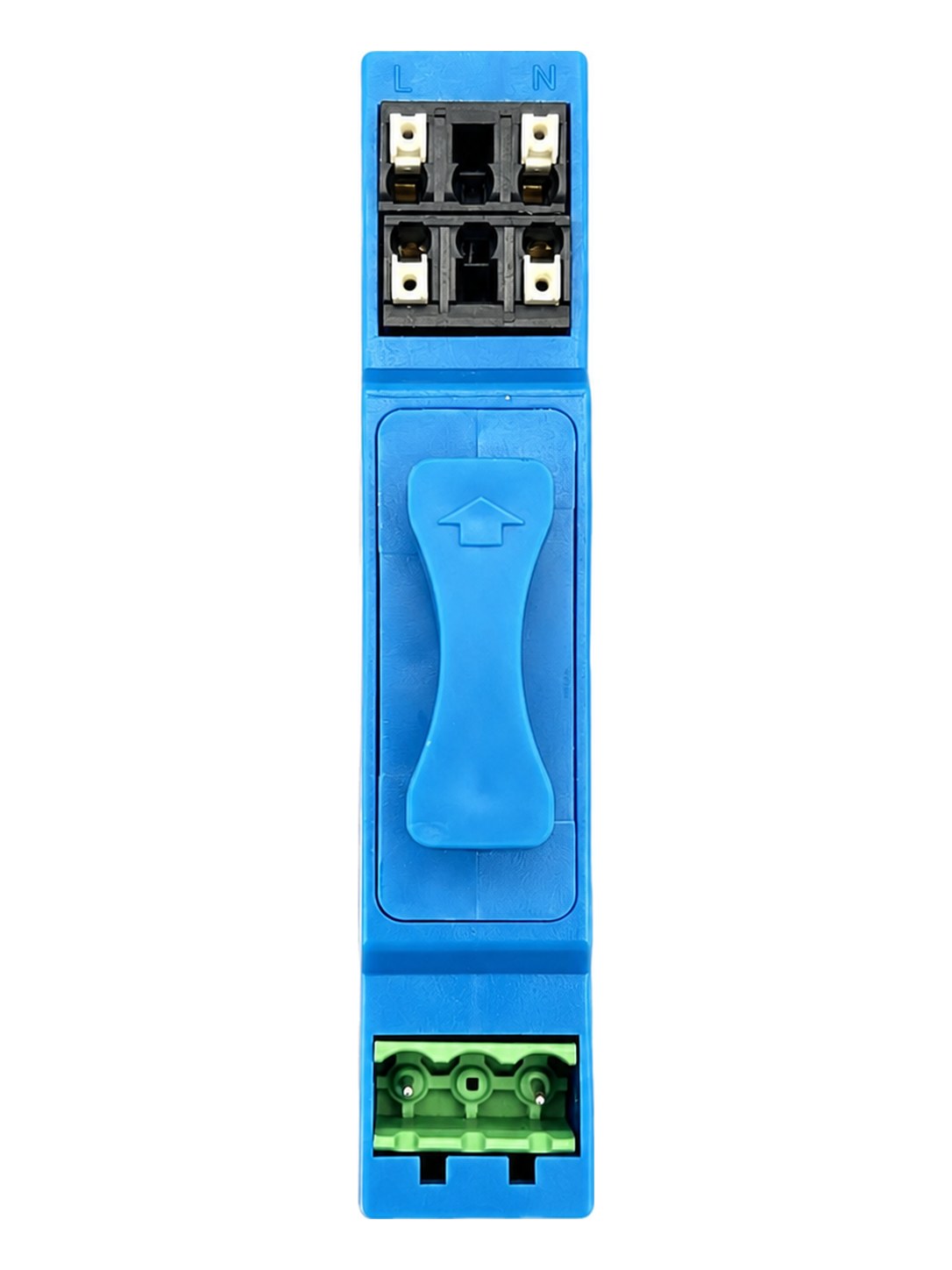

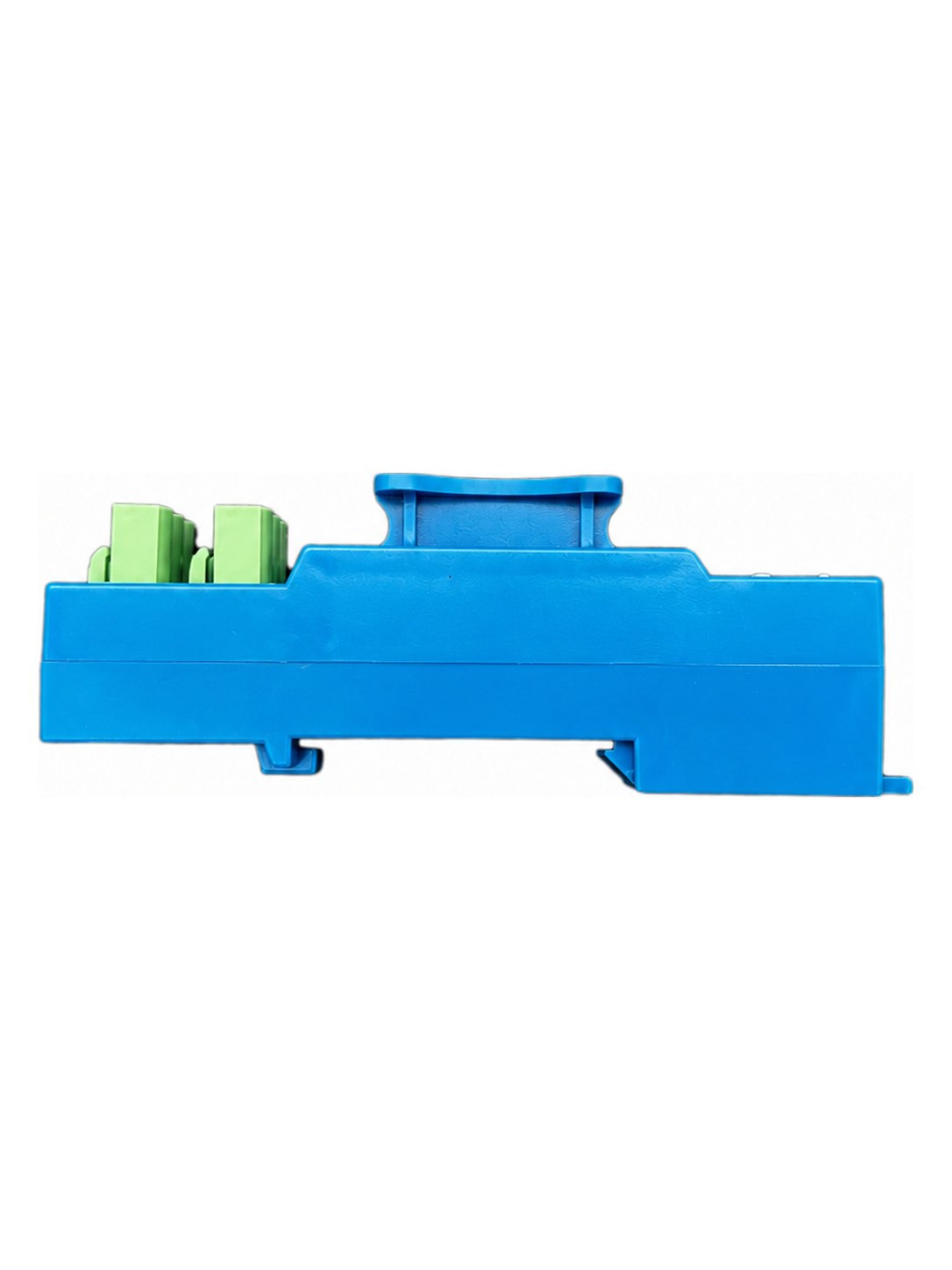

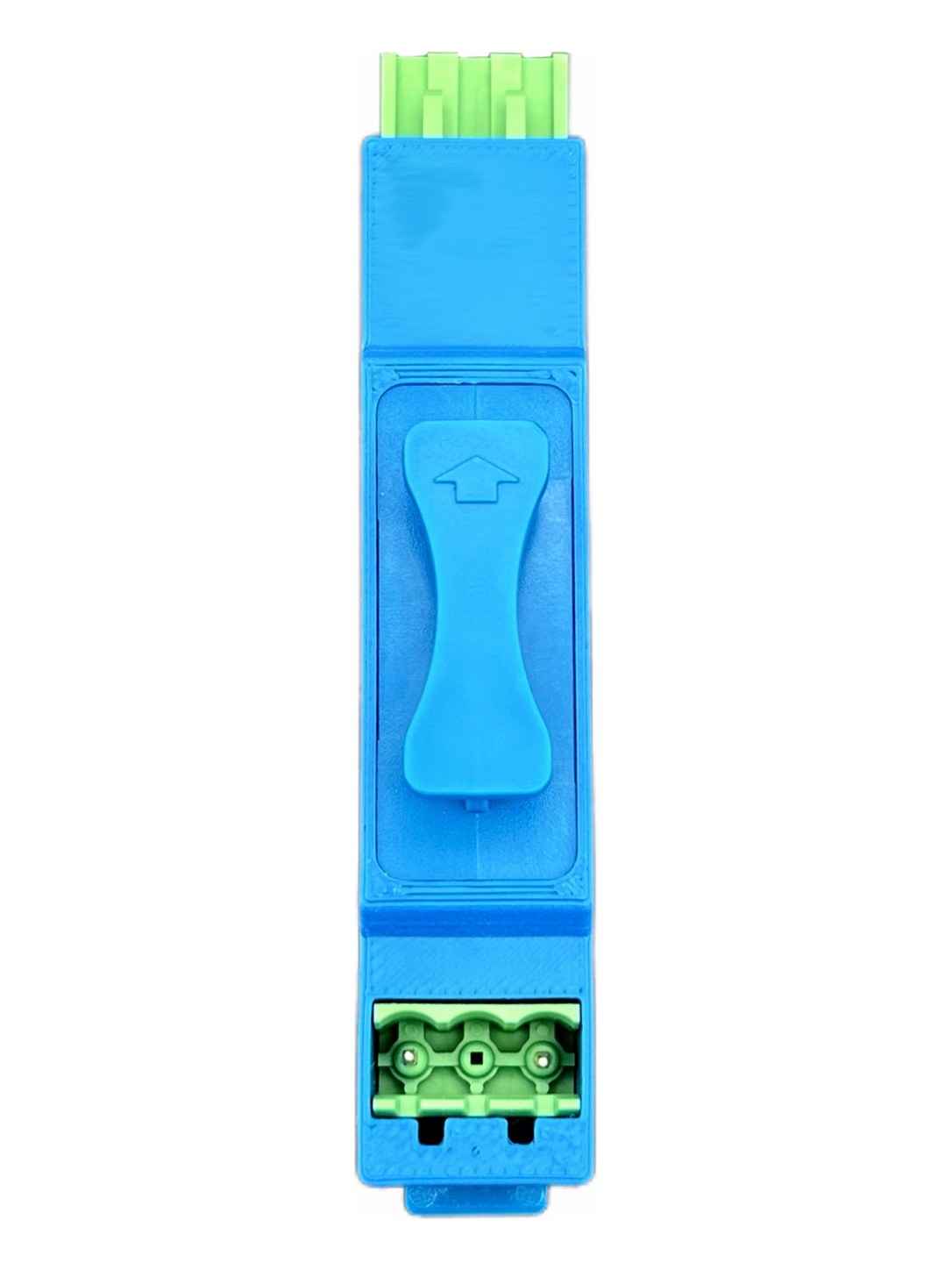

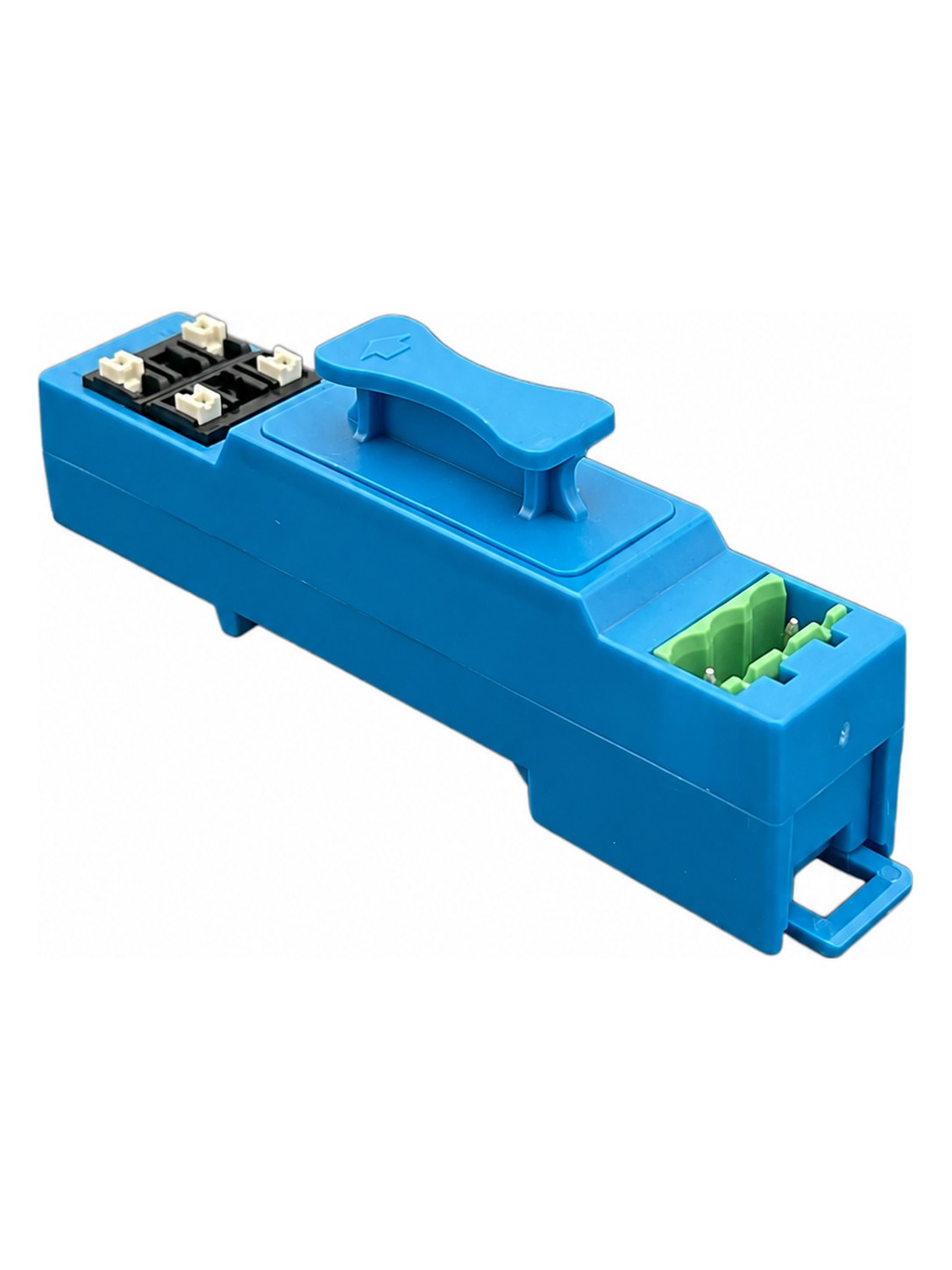

Unterschieden wird nur nach Anschlussart: NK-HSS-A mit zwei steckbaren Abgängen, NK-HSS-B als platzsparende Direktsteck-Ausführung und NK-HSK mit Federkraftklemmen für den direkten Anschluss von Adernleitungen (0,2–1,5 mm²). Damit gehen bei NK-HSK auch die Bemessungswerte abweichend ein – siehe Vergleichstabelle.
Angebot anfordernVerkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Ausführung wählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Ausführungen im Vergleich
Alle drei Ausführungen sind baugleich aufgebaut (1,6 A, steckbares Sicherungsfach, TH35, 93 × 18 × 33 mm) und unterscheiden sich in Anschlussart und Bemessungswerten – die blau hinterlegten Zeilen zeigen die Unterschiede.
Eigenschaften
- Steckbares Sicherungsfach für schnellen und sicheren Sicherungswechsel – werkzeuglos, ohne Ausbau des Halters
- Drei Anschlussarten: zwei steckbare Abgänge (-A), Direktsteck (-B) oder Federkraftklemmen für Adernleitungen (NK-HSK)
- Hutschienenmontage für eine einfache, normgerechte Installation im Zählerschrank
- Integrierte FNN-konforme Geräteschutzsicherung (max. 1,6 A; 6,3 × 32 mm; 500 V AC)
- Robustes Gehäuse aus PC (UL94 V-0)
| Merkmal | NK-HSS-A zwei steckbare Abgänge | NK-HSS-B Direktsteck, platzsparend | NK-HSK Federkraftklemmen für Adernleitungen |
|---|---|---|---|
| Anschlussart | steckbare Anschlussklemmen, 2 × steckbarer Abgang | steckbare Anschlussklemme, Direktsteckanschluss | Federkraftklemmen mit Hebel (L, N) + steckbare Klemme |
| Leiterquerschnitt | — | — | 0,2–1,5 mm² (28–16 AWG) |
| Abisolierlänge | — | — | 8–9 mm |
| Bemessungsspannung | 500 V | 500 V | 320 V |
| Bemessungsstoßspannung | 6 kV | 6 kV | 4 kV |
| Typische Wahl | wenn zwei Abgänge benötigt werden | wenn der Platz im Zählerfeld knapp ist | wenn Adernleitungen direkt angeklemmt werden |
| Bemessungsstrom | 10 A | 10 A | 10 A |
| Sicherung – Bauform | Feinsicherung 6,3 × 32 mm (IEC 60127-2) | Feinsicherung 6,3 × 32 mm (IEC 60127-2) | Feinsicherung 6,3 × 32 mm (IEC 60127-2) |
| Sicherung – Charakteristik | F (flink) | F (flink) | F (flink) |
| Sicherung – Bemessungsstrom | 1,6 A (FNN-konform: max. 1,6 A) | 1,6 A (FNN-konform: max. 1,6 A) | 1,6 A (FNN-konform: max. 1,6 A) |
| Sicherung – Bemessungsspannung | AC 500 V | AC 500 V | AC 500 V |
| Sicherung – Ausschaltvermögen | 50 kA bei AC 500 V | 50 kA bei AC 500 V | 50 kA bei AC 500 V |
| Sicherung – Aufbau | Keramikrohr mit Löschmittelfüllung | Keramikrohr mit Löschmittelfüllung | Keramikrohr mit Löschmittelfüllung |
| Sicherungswechsel | steckbares Sicherungsfach, werkzeuglos | steckbares Sicherungsfach, werkzeuglos | steckbares Sicherungsfach, werkzeuglos |
| Zustandsanzeige | ohne | ohne | ohne |
| Abmessungen (L × B × H) | 93 × 18 × 33 mm | 93 × 18 × 33 mm | 93 × 18 × 33 mm |
| Montage | Hutschiene TH35 (DIN EN 60715) | Hutschiene TH35 (DIN EN 60715) | Hutschiene TH35 (DIN EN 60715) |
| Gehäusematerial / Farbe | PC, UL94 V-0 · blau | PC, UL94 V-0 · blau | PC, UL94 V-0 · blau |
| Betriebstemperatur | −25 °C bis +55 °C | −25 °C bis +55 °C | −25 °C bis +55 °C |
| Produktnorm | IEC 60947-7-3 · Sicherungseinsatz IEC 60127-2 | IEC 60947-7-3 · Sicherungseinsatz IEC 60127-2 | IEC 60947-7-3 · Sicherungseinsatz IEC 60127-2 |
| Konformität | CE · LVD 2014/35/EU · RoHS · REACH | CE · LVD 2014/35/EU · RoHS · REACH | CE · LVD 2014/35/EU · RoHS · REACH |
| Verpackungseinheit | auf Anfrage | auf Anfrage | auf Anfrage |

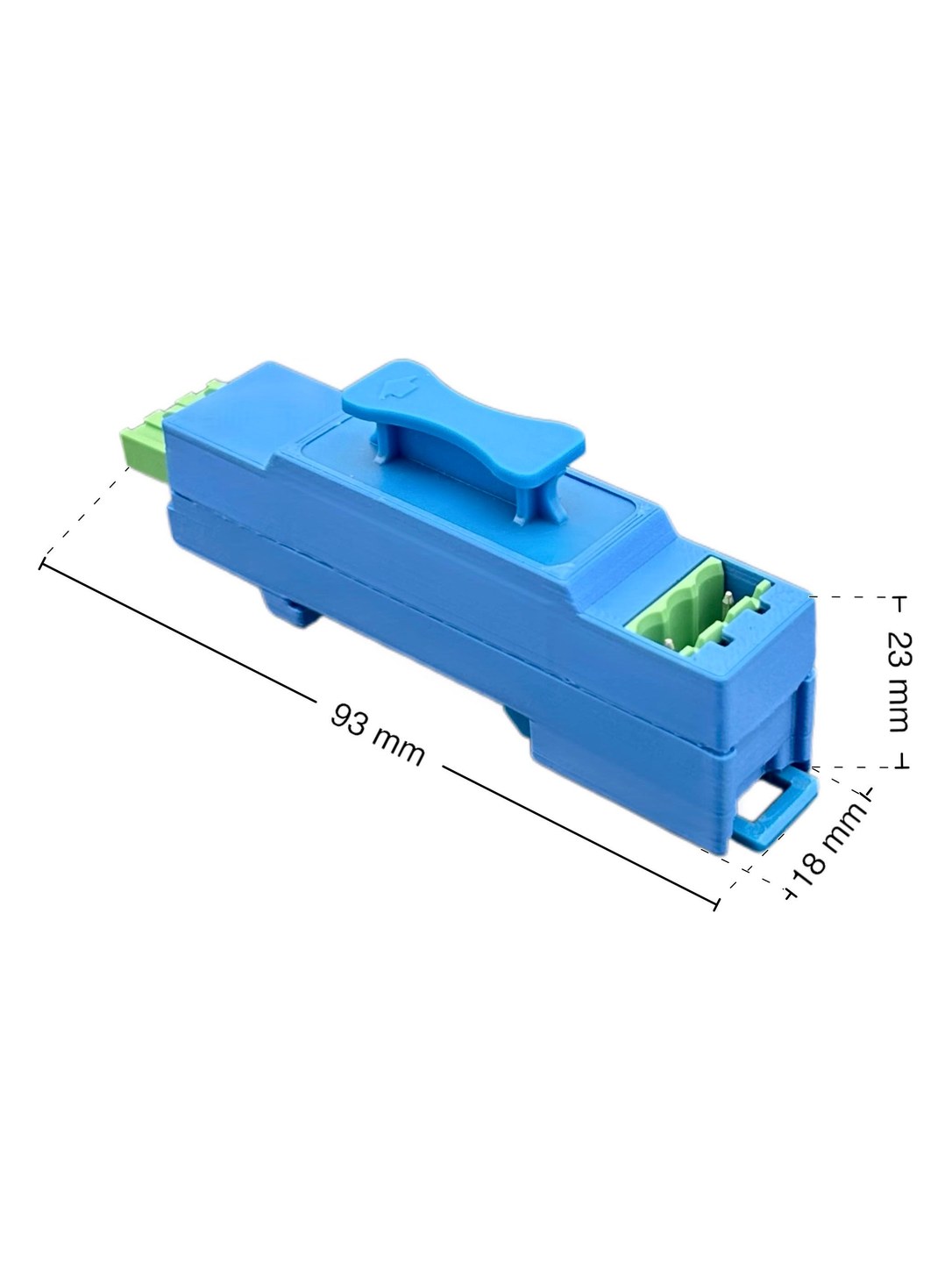

Höhe 33 mm inklusive aufgesteckter Klemmen (Gehäuse allein 23 mm). Auswahlhilfe: NK-HSK, wenn Adernleitungen direkt angeklemmt werden; NK-HSS-A, wenn zwei steckbare Abgänge gebraucht werden; NK-HSS-B, wenn der Platz im Zählerfeld knapp ist. Blau hinterlegt = Unterscheidungsmerkmal.
Unterlagen
Für NK-HSS (-A/-B) und NK-HSK gibt es je ein eigenes Datenblatt. EU-Konformitätserklärung und RoHS/REACH-Erklärung auf Anfrage.
- Datenblatt NK-HSS (-A und -B) Öffnen
- Datenblatt NK-HSK Öffnen
- EU-Konformitätserklärung auf Anfrage erhältlich auf Anfrage
- RoHS- & REACH-Erklärung auf Anfrage erhältlich auf Anfrage
Ausschreibungstext NK-HSS
Kurztext zur Übernahme in Leistungsverzeichnisse – Ausführungen -A und -B.
NK-HSS – Hutschienen-Sicherungshalter mit integrierter FNN-konformer Geräteschutzsicherung 1,6 A für die Absicherung von Smart-Meter-Gateway (SMGw) oder Steuerbox im Zählerfeld. Bemessungsspannung 500 V, Bemessungsstrom 10 A, Bemessungsstoßspannung 6 kV. Sicherungseinsatz als Feinsicherung 6,3 × 32 mm nach IEC 60127-2, Auslösecharakteristik F (flink), 1,6 A / AC 500 V, Ausschaltvermögen 50 kA, Keramikrohr mit Löschmittelfüllung; Sicherungswechsel werkzeuglos über steckbares Sicherungsfach. Montage auf Tragschiene TH35 nach DIN EN 60715, Abmessungen 93 × 18 × 33 mm, Gehäuse aus Polycarbonat (UL94 V-0) in Blau, Betriebstemperatur −25 °C bis +55 °C. Zwei Ausführungen: NK-HSS-A mit zwei steckbaren Abgängen sowie NK-HSS-B als platzsparende Direktsteck-Ausführung. Produktnorm IEC 60947-7-3, Sicherungseinsatz IEC 60127-2; Kennzeichnung CE, LVD 2014/35/EU, RoHS, REACH. Fabrikat: DIINNO GmbH oder gleichwertig.
