Verdrahtungssatz NK-VDS
Verdrahtungssatz Steuerbox (STB ↔ STK) nach BDEW

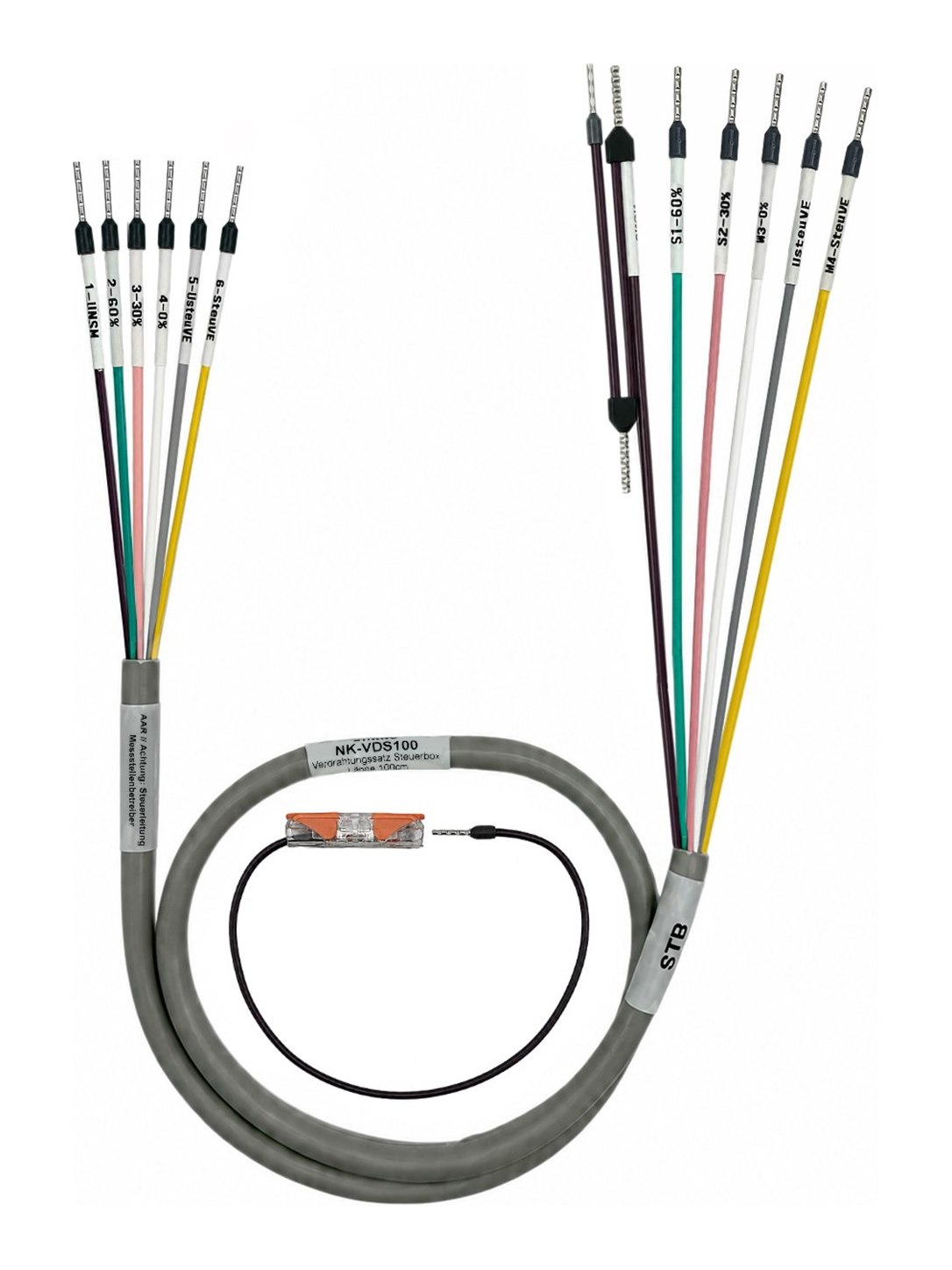

Der NK-VDS ist ein konfektionierter Verdrahtungssatz zum Anschluss der Steuerbox (STB) an die Steuersignal-Klemmleiste (STK). Die flexible 6-adrige Steuerleitung ist beidseitig mit Aderendhülsen versehen und gemäß BDEW-Anwendungshilfe farbig und unverlierbar beschriftet – für eine schnelle, normgerechte Installation.
Erhältlich in den Längen 100 cm, 150 cm und 200 cm (±2 cm). Im Lieferumfang enthalten ist ein brauner Durchgangsverbinderdraht (25 cm) inkl. Durchgangsverbinder.
Angebot anfordernVerkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Konfigurieren Sie Ihre Anfrage – Angaben auswählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Technische Merkmale
Eigenschaften
- Beidseitig konfektioniert mit Aderendhülsen – ohne Nacharbeit direkt anschließbar

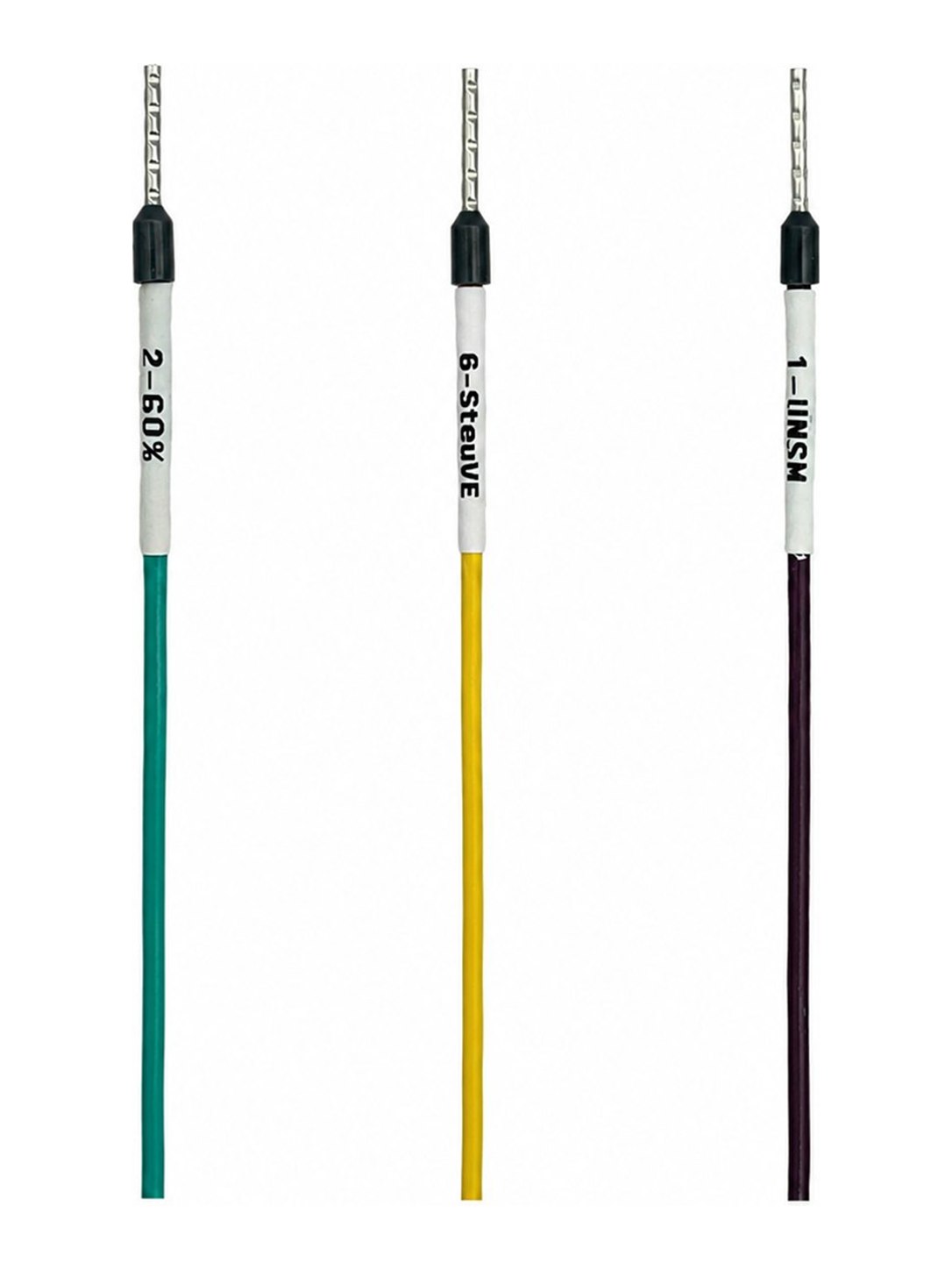

- Farbige, unverlierbare Aderbeschriftung (Schrumpfschlauch) nach BDEW-Anwendungshilfe
- Mantelbeschriftung STK-seitig „AAR // Achtung: Steuerleitung Messstellenbetreiber“, STB-seitig „STB“

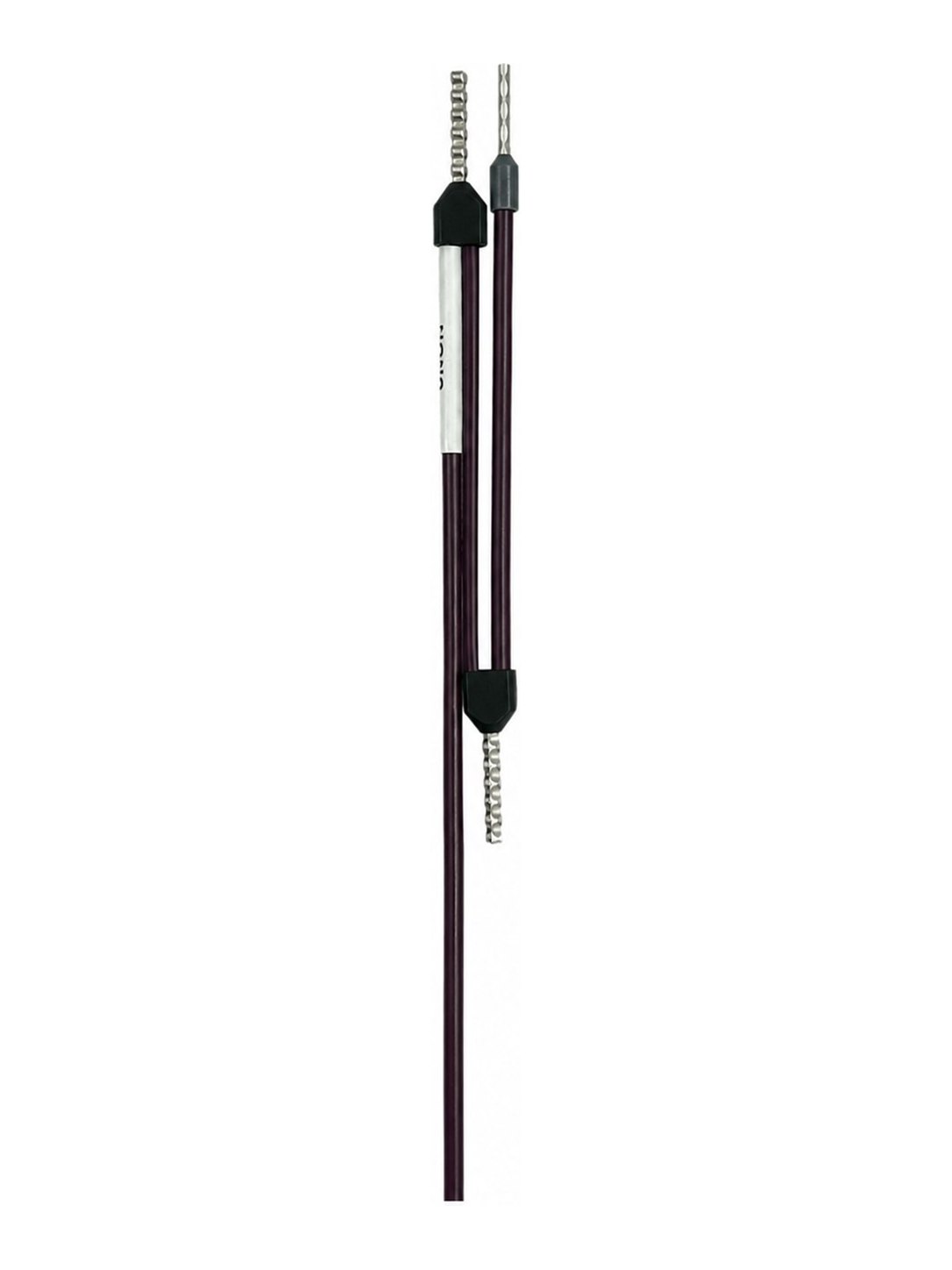

- Abzweig an Ader 1 (STB-seitig): Durchschleifen auf 3 Aderendhülsen, Abstand 8 cm
- Drei Leitungslängen: 100, 150 und 200 cm
Technische Daten
- Produkttyp
- Verdrahtungssatz Steuerbox (STB ↔ STK)
- Leitungstyp
- Steuerleitung, flexibel
- Adern / Querschnitt
- 6 × 0,75 mm²
- Bemessungsspannung
- mindestens 300/500 V
- Bemessungsstoßspannung
- mindestens 4 kV
- Leiterwiderstand (20 °C)
- max. 26,1 Ω/km
- Mantelfarbe / -durchmesser
- Grau / 8,0–8,5 mm
- Leitungslängen
- 100 cm, 150 cm, 200 cm (±2 cm)
- Aderfarben
- 1 braun · 2 grün · 3 rosa · 4 weiß · 5 grau · 6 gelb
- Entmantelung
- STK-seitig ca. 10 cm, STB-seitig ca. 20 cm
- Aderendhülsen
- STK 12 mm; STB Einzelader 10 mm / Doppelader 12 mm
- Beiliegender Draht
- braun, 25 cm ±1 cm, inkl. Durchgangsverbinder
- Kennzeichnung
- gemäß BDEW-Anwendungshilfe „Steuerbox“
- Konformität
- CE · RoHS 2011/65/EU · REACH (EG) Nr. 1907/2006
Unterlagen
EU-Konformitätserklärung auf Anfrage.
- Datenblatt NK-VDS Öffnen
- EU-Konformitätserklärung auf Anfrage auf Anfrage
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
NK-VDS – Konfektionierter Verdrahtungssatz zum Anschluss der Steuerbox (STB) an die Steuersignal-Klemmleiste (STK). Flexible 6-adrige Steuerleitung 6 × 0,75 mm², beidseitig mit Aderendhülsen versehen und gemäß BDEW-Anwendungshilfe farbig und unverlierbar beschriftet. Bemessungsspannung mind. 300/500 V, Bemessungsstoßspannung mind. 4 kV, Leiterwiderstand max. 26,1 Ω/km, grauer Mantel 8,0–8,5 mm. Mantelbeschriftung STK-seitig „AAR // Achtung: Steuerleitung Messstellenbetreiber“, STB-seitig „STB“. Abzweig an Ader 1 (STB-seitig) durchgeschleift auf 3 Aderendhülsen im Abstand 8 cm. Leitungslängen 100, 150 und 200 cm (±2 cm), inklusive braunem Durchgangsverbinderdraht (25 cm) mit Durchgangsverbinder. Kennzeichnung CE, RoHS, REACH. Fabrikat: DIINNO GmbH oder gleichwertig.
