LMN-Bus-Verteiler LMN-BS4
Hutschienen-Verteiler mit 4 × RJ12 – verteilt den LMN-Bus auf bis zu vier Teilnehmer
Der LMN-BS4 ist ein LMN-Bus-Verteiler für die Tragschienenmontage. Er verteilt den LMN-Bus des Smart-Meter-Gateways auf bis zu vier Teilnehmer – zum Beispiel moderne Messeinrichtungen mit optischem Kommunikationskopf. Alle vier RJ12-Buchsen sind 1:1 durchverbunden, die Montage auf der Hutschiene (TH35) erfolgt werkzeuglos.

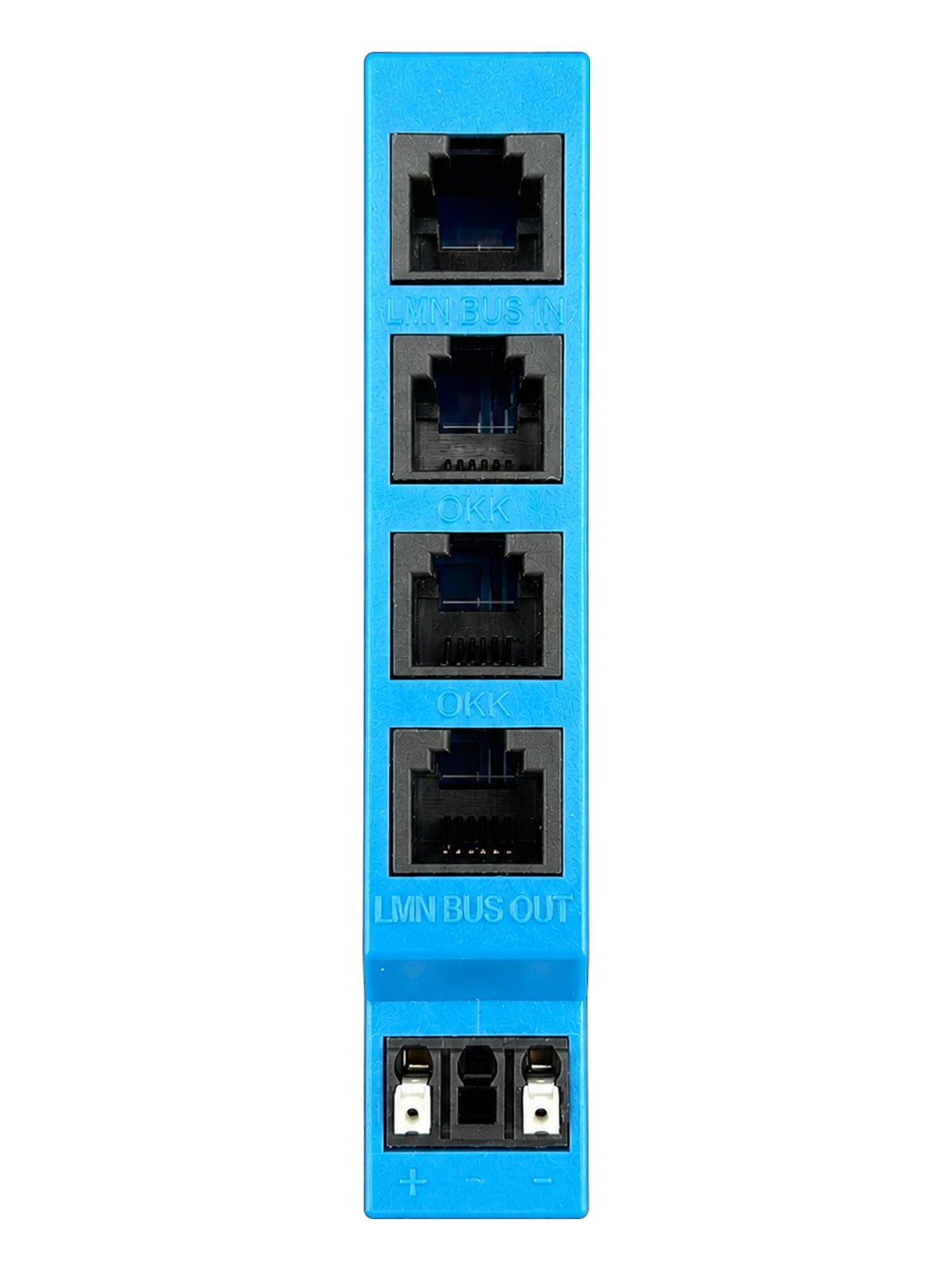

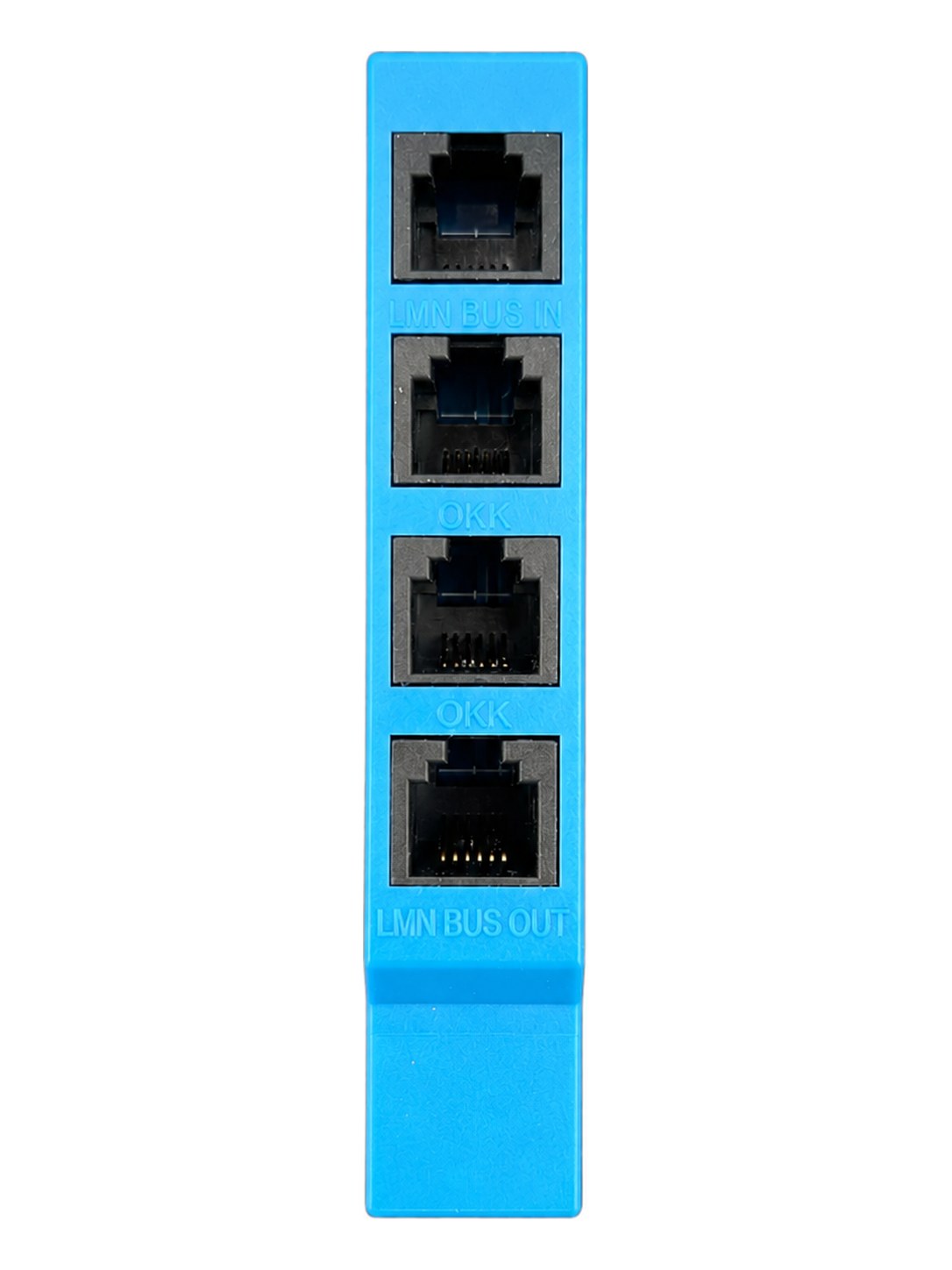

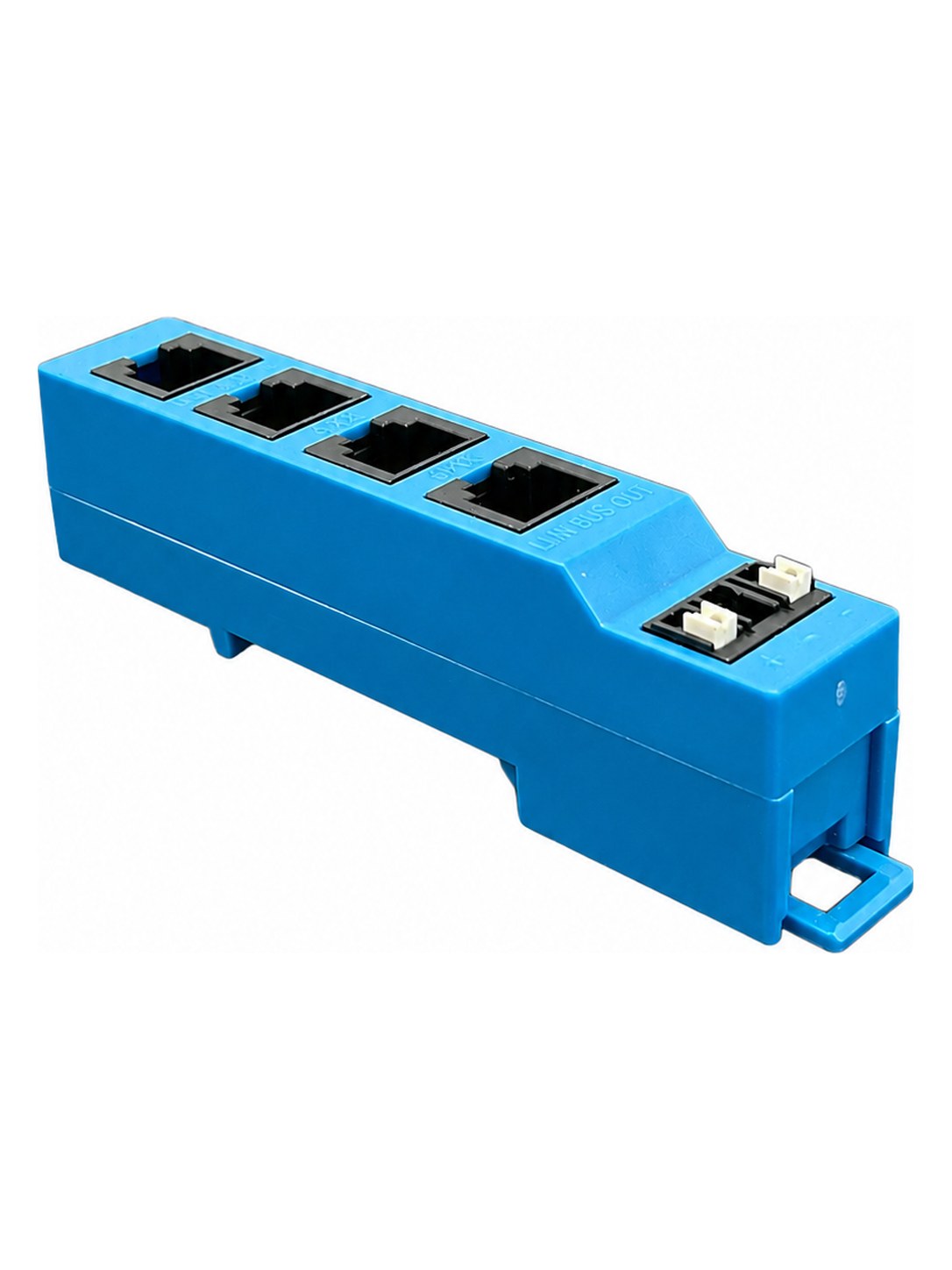

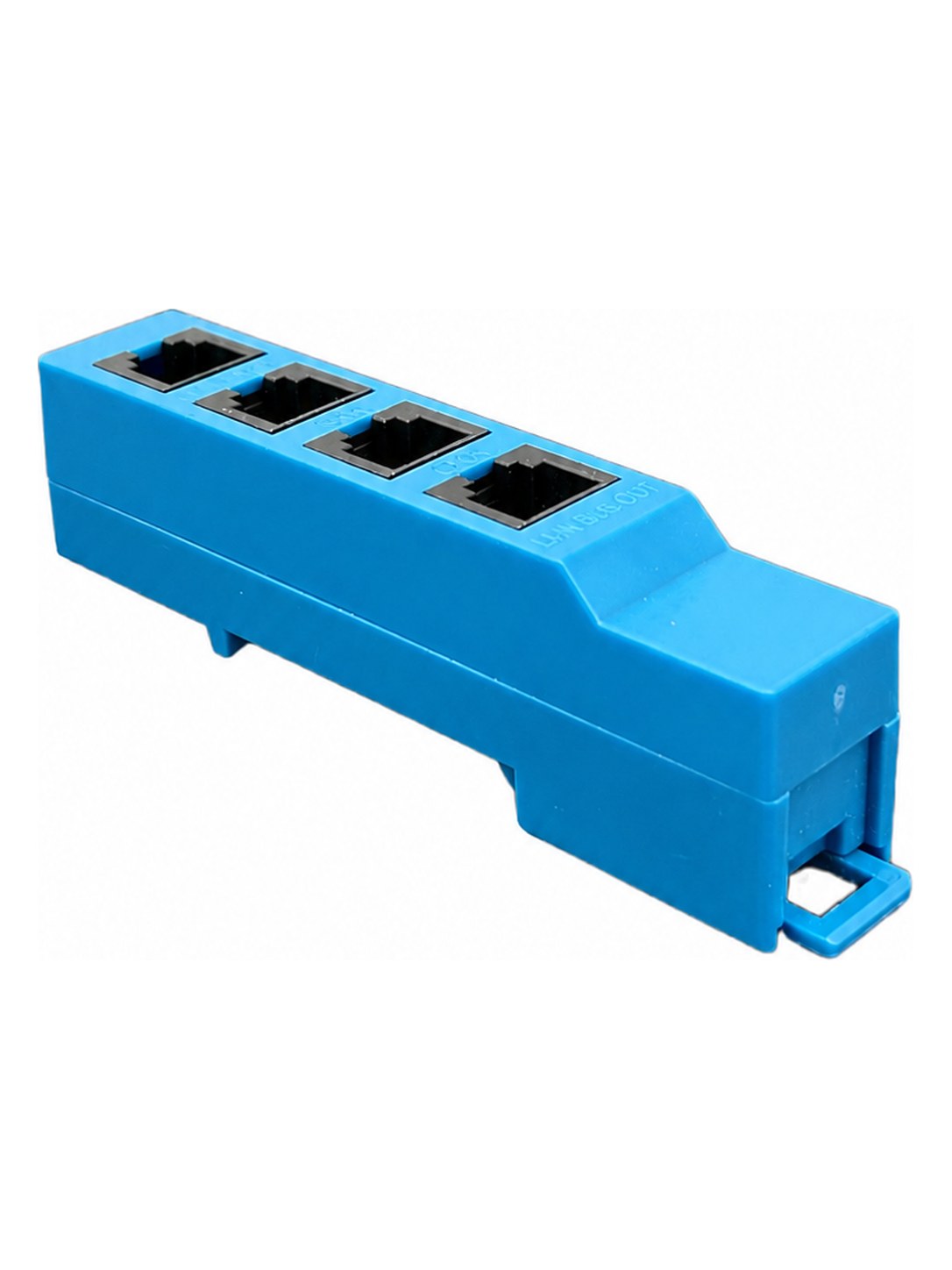

Zwei Ausführungen stehen zur Wahl: LMN-BS4-P arbeitet vollständig passiv. LMN-BS4-A verfügt zusätzlich über eine 12-V-Hilfsspeisung über Anschlussklemme – für größere Busse mit 6 bis 10 Zählern, wenn die Speisung durch das SMGw nicht ausreicht.
Angebot anfordernVerkauf ausschließlich an Unternehmer im Sinne des § 14 BGB, juristische Personen des öffentlichen Rechts und öffentlich-rechtliche Sondervermögen. Kein Verkauf an Verbraucher.
Produktauswahl
Ausführung wählen und auf „Angebot anfordern“ klicken. Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben.
Ihr E-Mail-Programm öffnet sich mit den gewählten Angaben – Sie können die Anfrage vor dem Senden prüfen und ergänzen.
Ausführungen im Vergleich
Beide Ausführungen sind mechanisch und elektrisch identisch. Unterschied ist ausschließlich die Hilfsspeisung – blau hinterlegt.
| Merkmal | LMN-BS4-P passiv | LMN-BS4-A mit 12-V-Hilfsspeisung |
|---|---|---|
| Hilfsspeisung | keine (passiv) | 12 V DC über 2-polige Anschlussklemme |
| Empfohlen für | bis 4 Zähler, Speisung durch SMGw ausreichend | größere Busse (6–10 Zähler) bzw. wenn die SMGw-Speisung nicht ausreicht |
| Zusätzlicher Anschluss | — | 2-polige 12-V-Klemme an der Unterseite |
| Anschlüsse | 4 × RJ12 (6P6C) | 4 × RJ12 (6P6C) |
| Pinbelegung | 1:1, alle Buchsen parallel | 1:1, alle Buchsen parallel |
| Kontaktpins | vergoldet | vergoldet |
| Kontaktbelastbarkeit | > 1 A, 40 V | > 1 A, 40 V |
| Isolationsspannung | > 6 kV | > 6 kV |
| Montage | Tragschiene TH35 (EN 60715), werkzeuglos | Tragschiene TH35 (EN 60715), werkzeuglos |
| Abmessungen | ca. 90 × 18 × 27 mm | ca. 90 × 18 × 27 mm |
| Gehäuse | ABS, blau, UL94 V-0 | ABS, blau, UL94 V-0 |
| Temperatur | −25 °C bis +55 °C | −25 °C bis +55 °C |
| Steckzyklen | 750 | 750 |
Abmessungen ohne Schienenklammer. Beim Typ -A erfolgt die 12-V-Einspeisung über die Anschlussklemme auf Pin 2 / Pin 3 der Buchsen.
Technische Merkmale
Eigenschaften
- Verteilt den LMN-Bus des SMGw auf bis zu vier Teilnehmer
- Vier RJ12-Buchsen (6P6C), alle 1:1 parallel durchverbunden
- Werkzeuglose Montage auf Tragschiene TH35 nach EN 60715
- Vergoldete Kontaktpins, 750 Steckzyklen
- Typ -A: 12-V-Hilfsspeisung über Klemme für Busse mit 6–10 Zählern
- Kompaktes Gehäuse aus ABS (UL94 V-0) in Blau
- Passendes Zubehör: LMN-Buskabel LMN-BKF, optischer Kommunikationskopf OKK-485
Technische Daten
- Produkttyp
- LMN-Bus-Verteiler für Hutschiene
- Anschlüsse
- 4 × RJ12 (6P6C); Typ -A zusätzlich 2-polige 12-V-Klemme
- Pinbelegung
- 1:1, alle Buchsen parallel durchverbunden
- Kontaktpins
- vergoldet
- Kontaktbelastbarkeit
- > 1 A, 40 V
- Isolationsspannung
- > 6 kV
- Hilfsspeisung (nur Typ -A)
- 12 V DC über 2-polige Anschlussklemme (auf Pin 2 / Pin 3)
- Montage
- Tragschiene TH35 nach EN 60715, werkzeuglos
- Abmessungen
- ca. 90 × 18 × 27 mm (ohne Schienenklammer)
- Gehäusematerial / -farbe
- ABS · blau
- Brandschutzklasse
- UL94 V-0
- Betriebstemperatur
- −25 °C bis +55 °C
- Rel. Luftfeuchtigkeit
- max. 95 %, nicht kondensierend
- Steckzyklen
- 750
- Konformität
- CE · RoHS 2011/65/EU · EN IEC 63000:2018 · REACH · WEEE
Pinbelegung
Belegung der RJ12-Buchsen (6P6C). Der Verteiler verbindet alle Buchsen 1:1; Stecker und Buchse zeigen jeweils Pin 1 links bis Pin 6 rechts und unterscheiden sich durch die Lage der Rastnase.
Technische Daten
- Pin 1
- RS485 Bus-Leitung (A−)
- Pin 2
- Versorgung +5 V oder +12 V
- Pin 3
- GND
- Pin 4
- nicht belegt / reserviert
- Pin 5
- nicht belegt / reserviert
- Pin 6
- RS485 Bus-Leitung (B+)
Unterlagen
EU-Konformitätserklärung und RoHS/REACH-Erklärung auf Anfrage.
- Datenblatt LMN-BS4 Öffnen
- EU-Konformitätserklärung auf Anfrage erhältlich auf Anfrage
- RoHS- & REACH-Erklärung auf Anfrage erhältlich auf Anfrage
Ausschreibungstext
Kurztext zur Übernahme in Leistungsverzeichnisse.
LMN-BS4 – LMN-Bus-Verteiler für die Tragschienenmontage zur Verteilung des LMN-Busses eines Smart-Meter-Gateways auf bis zu vier Teilnehmer (z. B. moderne Messeinrichtungen mit optischem Kommunikationskopf). Vier RJ12-Buchsen (6P6C), alle Anschlüsse 1:1 parallel durchverbunden, Kontaktpins vergoldet, Kontaktbelastbarkeit > 1 A bei 40 V, Isolationsspannung > 6 kV. Werkzeuglose Montage auf Tragschiene TH35 nach EN 60715. Gehäuse aus ABS in Blau, Brandschutzklasse UL94 V-0, Abmessungen ca. 90 × 18 × 27 mm (ohne Schienenklammer). Betriebstemperatur −25 °C bis +55 °C, relative Luftfeuchtigkeit max. 95 % (nicht kondensierend), 750 Steckzyklen. Zwei Ausführungen: LMN-BS4-P passiv sowie LMN-BS4-A mit 12-V-DC-Hilfsspeisung über zweipolige Anschlussklemme für größere Busse mit 6 bis 10 Zählern, wenn die Speisung durch das SMGw nicht ausreicht. Kennzeichnung CE, RoHS 2011/65/EU, REACH, WEEE. Fabrikat: DIINNO GmbH oder gleichwertig.
